详细参数

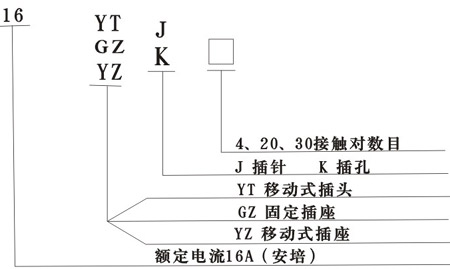

型号标志及其含义
适用范围
海拔高度不超过2000m
相对湿度不大于95%(+25℃)
环境温度-20℃～+40℃
爆炸性气体混合物场所：2区
爆炸性气体混合物:ⅡA、ⅡB、ⅡC
主要技术参数
工作电压：AC220V、AC400V
工作电流：15A、30A、60A、100A、150A、160A
机械寿命：1000次
接触电阻：0.0008Ω
绝缘电阻：100MΩ
绝缘介电强度：2000V（220V）、2500V（400V）
防护等级：IP54
|
序号
|
型号
|
L1≈
|
L2≈
|
L3≈
|
φ1
|
φ2
|
φd
|
P
|
Q±0.2
|
|
1
|
30芯
|
175
|
92
|
188
|
84
|
65
|
5.5
|
75
|
64
|
|
2
|
20/26芯
|
166
|
85
|
173
|
79
|
64
|
5.5
|
70
|
60
|
|
3
|
14芯
|
150
|
72
|
145
|
64
|
48
|
4.5
|
56
|
47.5
|
|
4
|
4/6/9芯
|
144
|
64
|
142
|
61
|
42
|
4.5
|
51
|
42
|

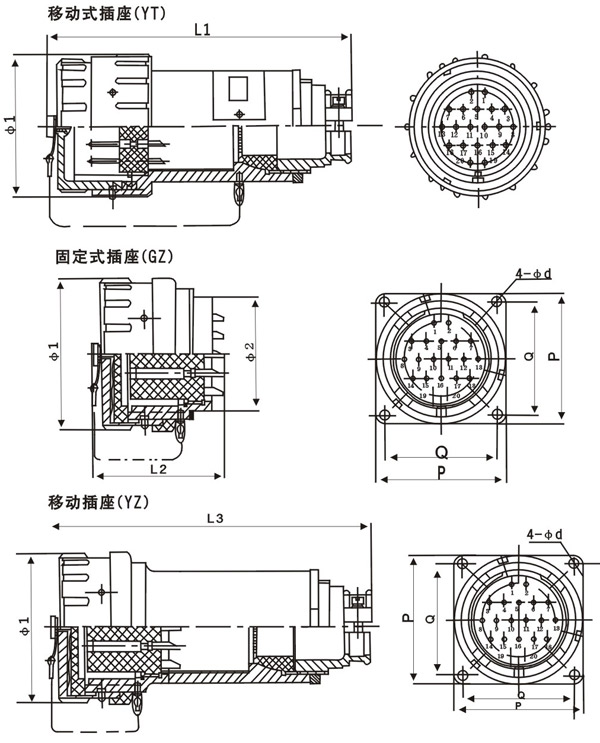

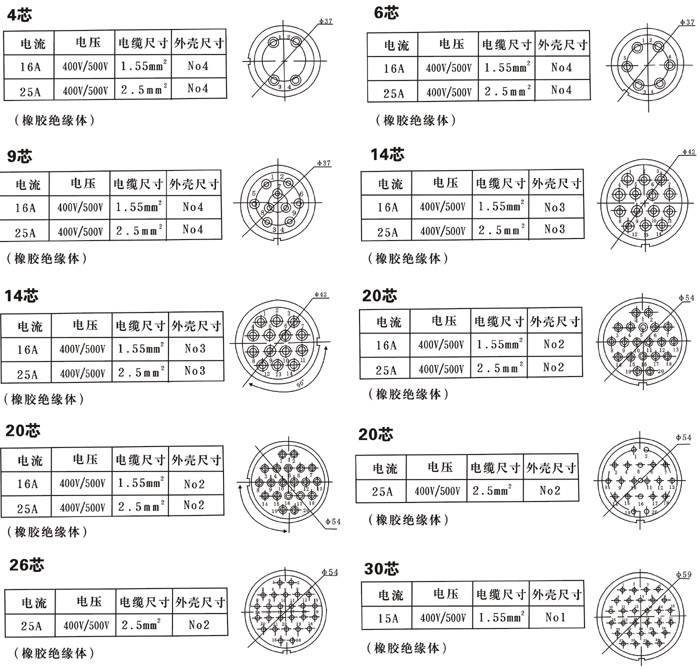

结构形式和基本尺寸
|
序号
|
型号
|
名称
|
结构型式
|
|
1
|
30YT-20J/25GZ-20K | 30A/250V 20芯防水插头座 | 同主导产品100A三相四级插头座 |
|
2
|
30YT-26J/25GZ-26K | 30A/250V 26芯防水插头座 | 同主导产品100A三相四级插头座 |
|
3
|
10YT-24J/10GZ-24K | 10A/250V 24芯防水插头座 | 同主导产品100A三相四级插头座 |
|
4
|
15YT-30J/15GZ-30K | 15A/400V 30芯防水插头座 | 同主导产品150A三相四级插头座 |
|
5
|
16YT-4J/16GZ-4K | 16A/400V 4芯防水插头座 | 同主导产品30A三相四级插头座 |
|
6
|
16YT-6J/16GZ-6K | 16A/400V 6芯防水插头座 | 同主导产品30A三相四级插头座 |
|
7
|
16YT-9J/16GZ-9K | 16A/400V 9芯防水插头座 | 同主导产品30A三相四级插头座 |
|
8
|
16YT-14J/16GZ-14K | 16A/400V 14芯防水插头座 | 同主导产品60A三相四级插头座 |
|
9
|
16YT-20J/16GZ-20K | 16A/400V 20芯防水插头座 | 同主导产品100A三相四级插头座 |
|
10
|
100YT-2J/100GZ-2K | 100A/400V 2芯防水插头座 | 同主导产品60A三相四级插头座 |
|
11
|
30YT-3J/25GZ-3K | 30A/400V 3芯防水插头座 | 同主导产品25A三相四级插头座 |
|
12
|
100YT-5J/100GZ-5K | 16A/400V 5芯防水插头座 | 同主导产品100A三相四级插头座 |
|
13
|
1000YT-1J/1000GZ-1K | 1000A/750V 单芯防水插头座 | 同主导产品200A三相四级插头座 |
